Dimensionnement d‘un palettier (1h00)
Ce mode de stockage latéral est très répandu. Les palettes sont rangées dans des rayonnages communément appelés racks ou palettiers. Son succès vient du fait qu'il a été conçu pour supporter des charges élevées et permettre une grande souplesse d'utilisation.
Rappels
Avantages
- Le poids des charges admissible dans une case, une baie ou une alvéole peut être important (parfois plus de 4 000 kg),
- La structure est évolutive (adjonction de travées, modification des niveaux),
- Les produits sont facilement repérables et accessibles,
- Ce mode de stockage est bien adapté aux différents schémas d'organisation (stock de réserve, stock de réserve + prélèvement direct sur palette …),
- Ce mode de stockage peut être combiné avec un stockage dynamique.
Inconvénients
- De par sa conception, le palettier est instable. Il est donc nécessaire de l'appuyer contre une paroi ou de le « lier » à un autre palettier (palettier double),
- Le coût d'acquisition est élevé (environ 23 € H.T. pour un emplacement palette),
- Les allées de gerbage, (qui dépendent du type d'engin retenu) diminuent le volume de stockage.
Éléments et caractéristiques

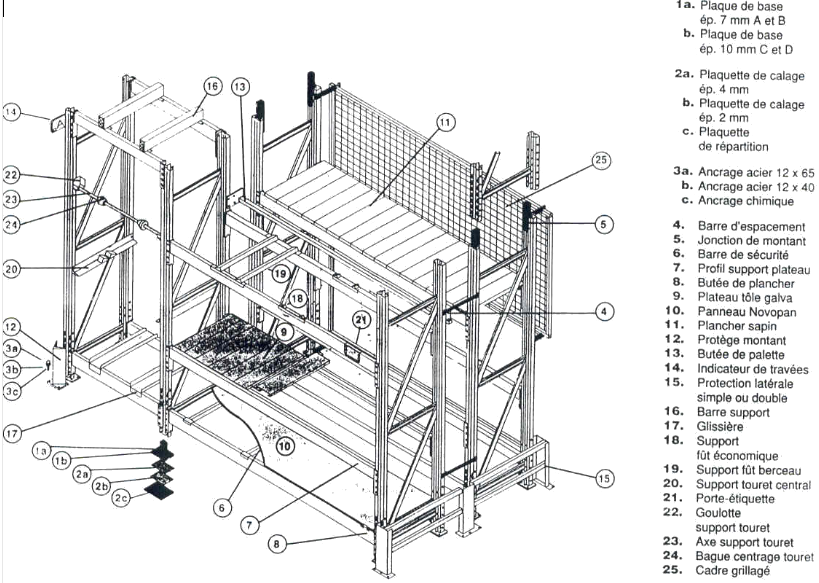

À cette construction de base peuvent être ajoutés différents accessoires de sécurité.

Types de stockage :
Le type de stockage dépend de la disposition des palettes dans le palettier :
- Stockage longitudinal : la longueur de la palette est mise dans le sens de la profondeur du palettier et donc la largeur palette est en façade,
- Stockage transversal : la largeur de la palette est mise dans le sens de la profondeur du palettier et donc la longueur palette est en façade.

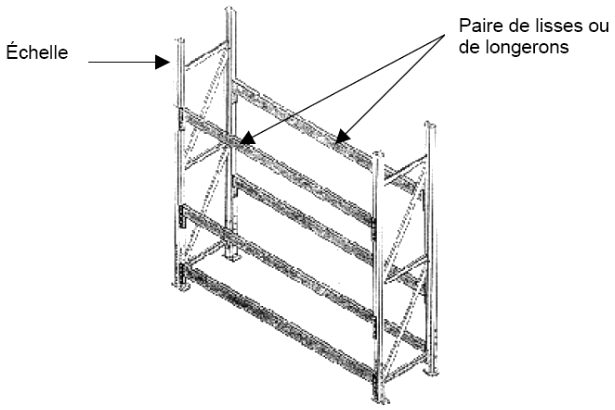

Les rayonnages sont constitués d'échelles (souvent bleues) sur lesquelles on place des lisses ou longerons (généralement orange vif, couleur plus voyante).
Les étapes du calcul d'un palettier
Recherche des caractéristiques d'une palette
- Poids d'une palette chargée = Poids d'une palette vide + poids de la charge (marchandises).
- Hauteur d'une palette chargée = Hauteur d'une palette vide + hauteur de la charge.
Recherche des caractéristiques et choix d'une lisse (ou longeron)
- Longueur de lisse = Nombre de palettes par alvéole x (façade palette + marge horizontale par palette)
- Nombre de palettes par alvéole x (façade palette + intervalle) + un intervalle
- Charge utile par alvéole = Poids d'une palette chargée x nombre de palettes par alvéole
Ou
Recherche de la hauteur des différents niveaux
- Hauteur du niveau 1 (au sol, sans lisse) = Hauteur palette chargée + marge de sécurité (souvent 100 mm)
- Hauteur d'un niveau supérieur (niveau 2, 3 …) = Hauteur palette chargée + marge de sécurité + hauteur d'une lisse
Recherche du nombre de niveaux
- 1 + (hauteur disponible – hauteur niveau 1) / hauteur niveau supérieur
On arrondit à l'unité inférieure.
Recherche des caractéristiques des échelles
- Hauteur d'échelle d'extrémité = Somme des hauteurs de tous les niveaux – hauteur du dernier niveau + hauteur d'une lisse + 1 m (Recommandation INRS)
- Hauteur d'échelle intermédiaire = Somme des hauteurs de tous les niveaux - hauteur du dernier niveau + hauteur d'une lisse
- Charge utile par travée = Charge utile par alvéole x (nombre de niveaux -1)
- Profondeur d'échelle = Profondeur palette - 200 mm
Recherche du nombre de travée
- (longueur disponible – épaisseur d'une échelle) / (longueur d'une lisse + épaisseur d'une échelle)
On arrondit à l'unité inférieure.
Récapitulatif des équipements nécessaires et chiffrage de l'investissement
Eléments | Quantité | PU Hors taxe | PT HT |
---|---|---|---|
Total | |||
La hauteur d'une palette, la hauteur d'une lisse et l'épaisseur d'une échelle seront fonction du matériel choisi.
Exercice 12 - Calcul d'un palettier (30mn)
Exercice 13 - Calcul d'un palettier (20mn)
