Gestion du réseau

Durée :

45 minutes

Objectifs

• Installer et configurer une carte réseau
• Installer les services appropriés
• Dépanner le réseau

Prérequis

Aucun

Matériel à prévoir

Deux ordinateurs avec carte réseau, configurés avec Windows XP et connecté entre eux par l'intermédiaire d'un câble croisé ou d'un Hub/switch. Le CD-Rom d'installation de Windows XP Pro.

1-Installer une nouvelle carte réseau

Pour les besoins de l'exercice nous allons désinstaller la carte réseau de notre ordinateur. Pour cela :

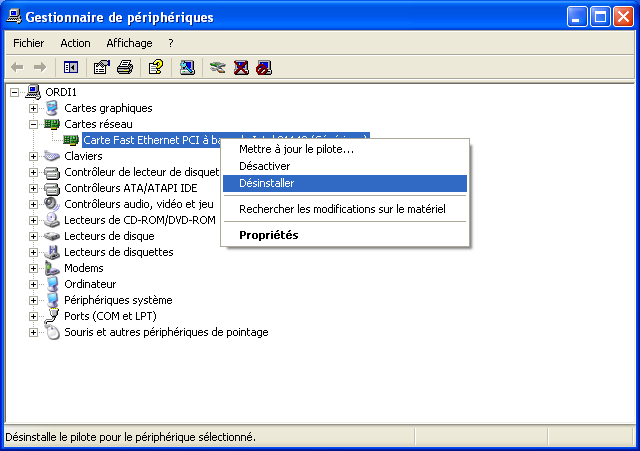

• Ouvrez le Gestionnaire de périphérique.
• Sur la carte réseau, activez le menu contextuel et choisissez désinstaller.

• Redémarrez ensuite votre ordinateur.
• Au redémarrage, si aucun message de détection automatique de matériel n'apparaît, ouvrez le Panneau de configuration > Imprimantes et autres périphériques et cliquez sur Ajout de matériel.

L'Assistant Ajout de matériel démarre et essaye de détecter automatiquement les nouveaux périphériques. Fournissez éventuellement les pilotes des cartes réseaux. Sinon installez-la manuellement.

Vérifiez que vous utilisez bien cette carte réseau en suivant la procédure suivante :

• Ouvrez le Panneau de configuration > Connexions réseau et Internet > Connexion réseau.

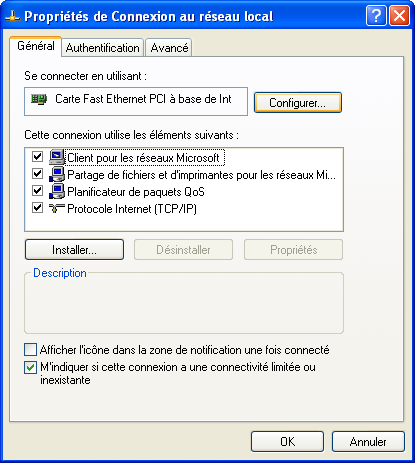

• Affichez les Propriétés de la Connexion au réseau local.

En double-cliquant sur la Connexion au réseau local, vous obtenez l'indication de l'état de la connexion.

Vous pouvez également obtenir l'adresse MAC de votre carte réseau. Pour cela :

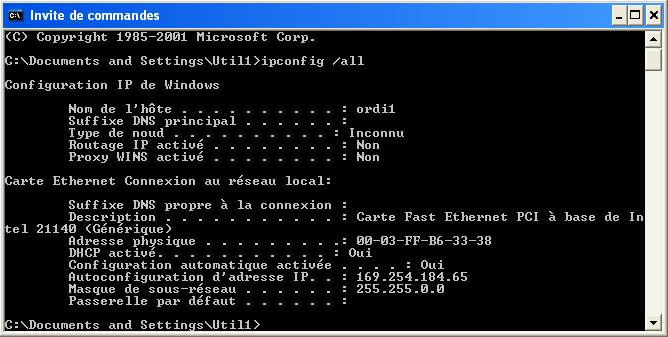

• Ouvrez une ligne de commande et saisissez ipconfig /all.

L'adresse MAC dans notre exemple est : 00-03-FF-B6-33-38

2-Configurer le protocole TCP/IP

Pour accédez aux propriétés du protocole IP, procédez de la manière suivante :

• Ouvrez les Connexions réseaux dans le Panneau de configuration.
• Cliquez avec le bouton droit sur Connexion au réseau local et sélectionnez Propriétés.

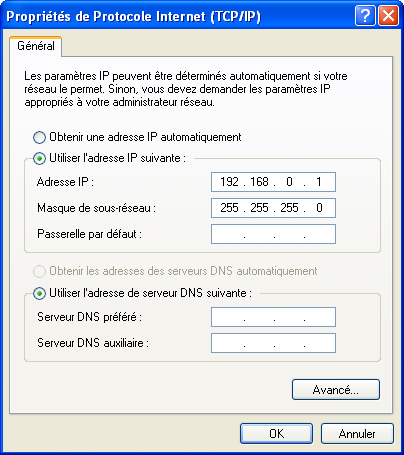

• Sélectionnez Protocole Internet (TCP/IP) et cliquez sur le bouton Propriétés.
• Sélectionnez Utiliser l'adresse IP suivante et saisissez 192.168.0.1.
• Cliquez dans Masque de sous-réseau. Le masque 255.255.255.0 devrait apparaître automatiquement.

• Faite de même pour le deuxième ordinateur en indiquant l'adresse IP : 192.168.0.2.

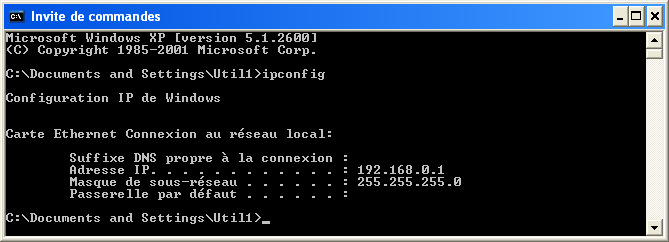

Pour vérifiez si les paramétrages ont été effectués correctement, utilisez la commande ipconfig.

Pour vérifiez si la carte réseau fonctionne, vous pouvez utiliser la commande ping.

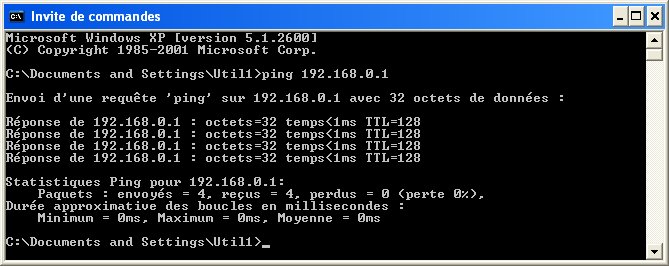

• Ouvrez une ligne de commande et saisissez ping 192.168.0.1

Vous pouvez également saisir ping 127.0.0.1.

Pour vérifiez si la connexion réseau entre les deux ordinateurs fonctionne, vous pouvez également utiliser la commande ping.

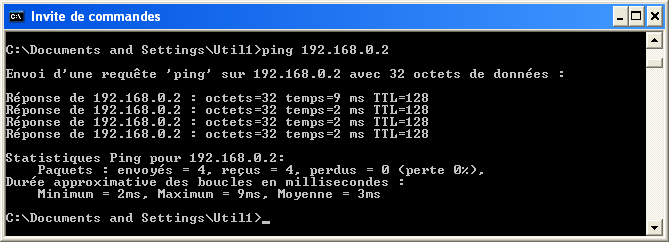

• Ouvrez une ligne de commande et saisissez ping 192.168.0.2

Vous obtenez le même résultat en utilisant le nom de l'ordinateur : ping Ordi2.

3-Adressage IP

Pour communiquer entre eux, les ordinateurs sur un réseau utilisent un langage de communication appelé protocole. Le protocole standard, routable, est le TCP/IP (Transfert Control Protocol / Internet Protocol).

Ce protocole identifie les ordinateurs sources et de destination en fonction de leur adresse IP.

Une adresse IP est une suite de quatre nombres séparés par des points qui définit de manière unique un ordinateur sur un réseau (ex : 192.168.0.1).

On distingue des classes d'adresses IP qui permettent de créer des sous-réseaux. Chaque classe d'adresse à un masque de réseau spécifique qui permet de ne voir que les machines faisant parties du sous-réseau.

Toutes les adresses IP dont le premier octet est compris entre 1 et 127 appartiennent à la Classe A et ont pour masque de sous-réseau 255.0.0.0.

Toutes les adresses IP dont le premier octet est compris entre 128 et 191 appartiennent à la Classe B et ont pour masque de sous-réseau 255.255.0.0.

Toutes les adresses IP dont le premier octet est compris entre 192 et 223 appartiennent à la Classe C et ont pour masque de sous-réseau 255.255.255.0.
